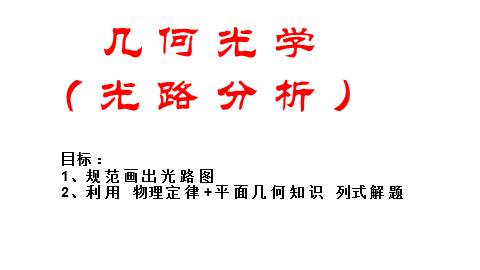

光学知识结构光学几何光学物理光学光的直线传播光的反射光的折射折射定律折射率三棱镜的色散光的波动性光的粒子性光的干涉光的衍射光的偏振光电效应康普顿效应光的电磁波本性光的波粒二象性光子说光的全反射（光路分析）几何光学（光路分析）目标：

1、规范画出光路图

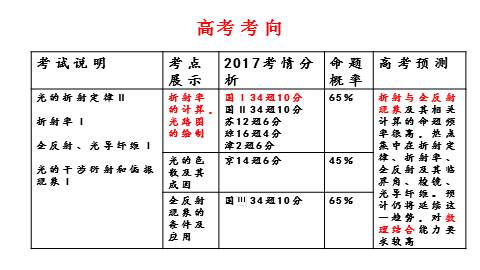

2、利用 物理定律+平面几何知识 列式解题高考考向光的直线传播-----

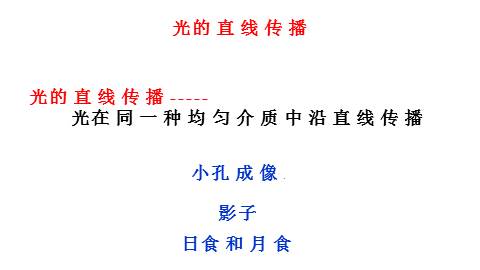

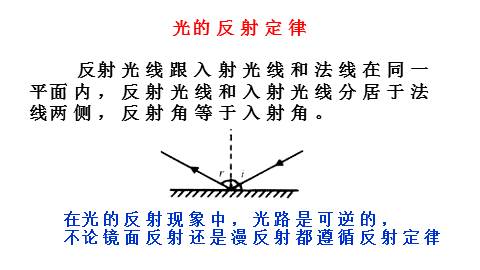

光在同一种均匀介质中沿直线传播小孔成像.影子日食和月食光的直线传播 反射光线跟入射光线和法线在同一平面内，反射光线和入射光线分居于法线两侧，反射角等于入射角。在光的反射现象中，光路是可逆的，

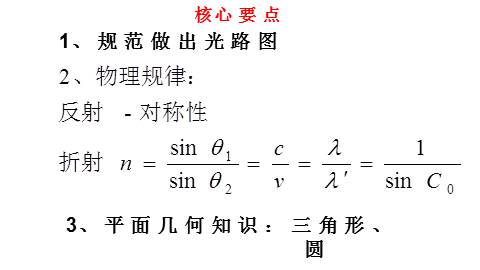

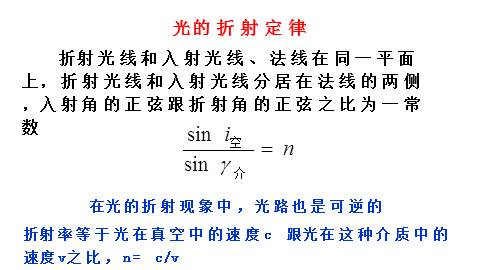

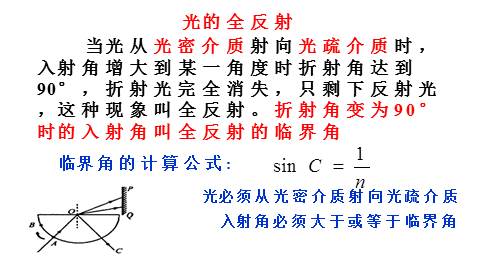

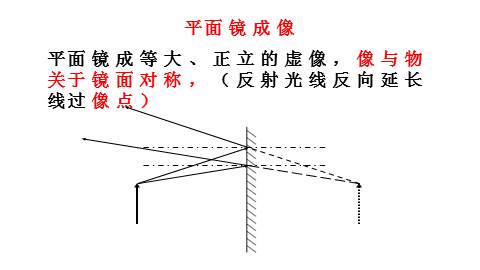

不论镜面反射还是漫反射都遵循反射定律 光的反射定律平面镜成等大、正立的虚像，像与物关于镜面对称，（反射光线反向延长线过像点）平面镜成像 折射光线和入射光线、法线在同一平面上，折射光线和入射光线分居在法线的两侧，入射角的正弦跟折射角的正弦之比为一常数在光的折射现象中，光路也是可逆的折射率等于光在真空中的速度c 跟光在这种介质中的速度v之比，n= c/v光的折射定律 当光从光密介质射向光疏介质时，入射角增大到某一角度时折射角达到90°，折射光完全消失，只剩下反射光，这种现象叫全反射。折射角变为90°时的入射角叫全反射的临界角临界角的计算公式:光必须从光密介质射向光疏介质入射角必须大于或等于临界角光的全反射核心要点1、规范做出光路图3、平面几何知识：三角形、

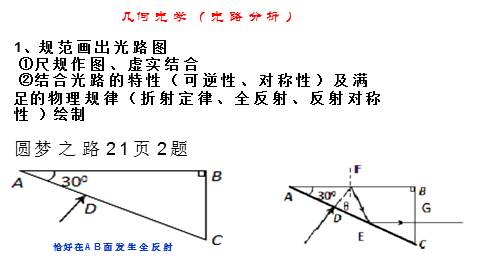

圆几何光学（光路分析）1、规范画出光路图

①尺规作图、虚实结合 ②结合光路的特性（可逆性、对称性）及满足的物理规律（折射定律、全反射、反射对称性 ）绘制

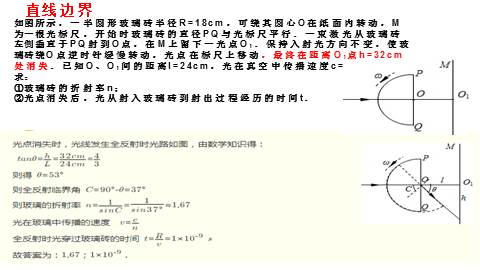

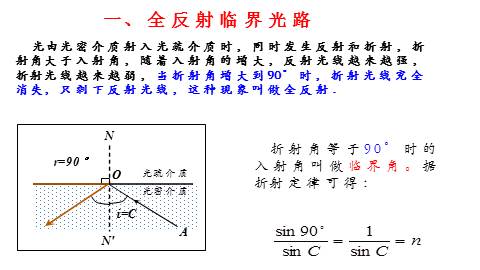

圆梦之路21页2题恰好在AB面发生全反射 折射角等于90°时的入射角叫做临界角。据折射定律可得： 光由光密介质射入光疏介质时，同时发生反射和折射，折射角大于入射角，随着入射角的增大，反射光线越来越强，折射光线越来越弱，当折射角增大到90°时，折射光线完全消失，只剩下反射光线，这种现象叫做全反射．r=90°一、全反射临界光路如图所示，一半圆形玻璃砖半径R=18cm，可绕其圆心O在纸面内转动，M为一根光标尺，开始时玻璃砖的直径PQ与光标尺平行．一束激光从玻璃砖左侧垂直于PQ射到O点，在M上留下一光点O1．保持入射光方向不变，使玻璃砖绕O点逆时针缓慢转动，光点在标尺上移动，最终在距离O1点h=32cm处消失．已知O 内容过长，仅展示头部和尾部部分文字预览，全文请查看图片预览。 面.试求：

（i）该材料对此平行光束的折射率；

（ii）这些到达BC面的光线从BC面折射而出后，如果照射到一块平行于BC面的屏上形成光斑，则当屏到BC面的距离d满足什么条件时，此光斑分为两块?（i） 由于对称性，我们考虑从AB面入射的光线，这些光线在棱镜中是平行于AC面的，由对称性不难得出，光线进入AB面时的入射角α折射角β分别为

α=60o，β=30o

由折射定律，材料折射率

（ii）如图O为BC中点，在B点附近折射的光线从BC射出后与直线AO交于D，可看出只要光屏放得比D点远，则光斑会分成两块.

由几何关系可得OD=

所以当光屏到BC距离超过时，光斑分为两块 [文章尾部最后300字内容到此结束,中间部分内容请查看底下的图片预览]
